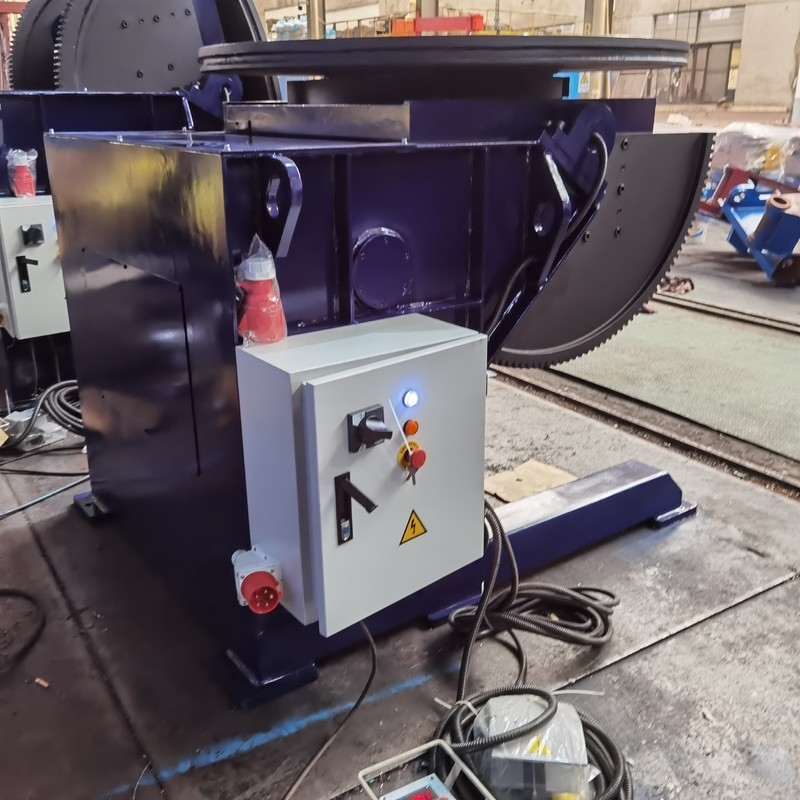

टर्निंग पाइप वेल्डिंग पोजिशनर मशीन हैवी ड्यूटी 3T

3T वेल्डिंग पोजिशनर पाइप वेल्डिंग निकला हुआ किनारा वेल्डिंग सिंगल बेस टाइप

HBJ30 टाइप वेल्डिंग पोजीशनर मुख्य रूप से वर्कटेबल रोटेशन और टिल्टिंग यूनिट से बना होता है।पोजिशनर एक विशेष वेल्डिंग सहायक उपकरण है, जो आदर्श प्रसंस्करण स्थिति और वेल्डिंग गति प्राप्त करने के लिए रोटरी कार्य की वेल्डिंग स्थिति के लिए उपयुक्त है।एक स्वचालित वेल्डिंग केंद्र बनाने के लिए इसका उपयोग जोड़तोड़ और वेल्डिंग मशीनों के साथ किया जा सकता है।इसका उपयोग मैनुअल संचालन के दौरान वर्कपीस विस्थापन के लिए भी किया जा सकता है।टेबल रोटेशन उच्च गति विनियमन सटीकता के साथ आवृत्ति कनवर्टर स्टीप्लेस गति विनियमन को गोद लेता है।रिमोट कंट्रोल बॉक्स कार्यक्षेत्र के रिमोट ऑपरेशन का एहसास कर सकता है, और लिंकेज ऑपरेशन को महसूस करने के लिए ऑपरेटिंग मशीन और वेल्डिंग मशीन नियंत्रण प्रणाली से भी जोड़ा जा सकता है।मुख्य तकनीकी पैरामीटर:

लकड़ी के मामले के साथ समुद्री परिवहन के लिए पैकिंग

काम करने योग्य टाइटिंग और रोटेशन के माध्यम से, वर्कटेबल पर तय किए गए वर्क-पीस को वेल्डिंग और असेंबली के लिए आदर्श स्थिति में रखा जा सकता है।टर्निंग डिवाइस का उपयोग मुख्य रूप से वर्म रिड्यूसर को चलाने के लिए एसी मोटर द्वारा किए गए वर्कपीस के रोटरी मूवमेंट को चलाने के लिए किया जाता है।वर्म गियर रिड्यूसर का आउटपुट पिनियन मेश है जिसमें घुमाने के लिए स्लीविंग बियरिंग है।काम करने योग्य रोटेशन के साथ लाने के लिए काम करने योग्य के साथ जुड़े स्लीविंग असर।काम करने योग्य रोटेशन की गति इन्वर्टर द्वारा नियंत्रित होती है, जो संतोषजनक वेल्डिंग गति प्राप्त करती है।यह काम करने योग्य की रोटेशन दिशा को नियंत्रित करने के लिए वैकल्पिक रूप से फुटस्विच से लैस है।पोजीशनर का झुकाव ट्विन-स्टेज वर्म रिड्यूसर को चलाने के लिए एक मोटर का उपयोग करता है जिसका आउटपुट पिनियन सेक्टर गियर के साथ प्राप्त करने के लिए मेशिंग करता है।सेक्टर गियर को चलाने वाला पिनियन लंबे शाफ्ट पर लगा होता है।फ्लेक्सिबल ड्राइव मोटर और रेड्यूसर इंजरी को इंपैक्ट लोड से बचाने के लिए मोमेंट फिब्रिलेशन या ओवर-लोड का विरोध कर सकता है।विद्युत नियंत्रण प्रणाली में विद्युत नियंत्रण बॉक्स और रिमोट कंट्रोल पेंडेंट शामिल हैं।मुख्य रूप से विद्युत अंग सीमेंस से हैं जो विश्वसनीय प्रदर्शन कर रहे हैं।इन्वर्टर यास्कावा प्रणाली का उपयोग करता है, जिसमें कम शोर, उच्च परिशुद्धता डिजिटल प्रदर्शन, उच्च एंटी-जैमिंग क्षमता की समग्र स्थिरता है।
