उत्पाद विवरण:
|
| रेटेड लोड क्षमता: | 0.3 टन | वर्कटेबल व्यास: | φ600 मिमी |
|---|---|---|---|
| झुकाव केंद्र की ऊंचाई: | 580 मिमी | घूमने की रफ़्तार: | 0.1 ~ 1 आर/मिनट |
| रोटेशन गति नियंत्रण: | एसी इन्वर्टर के साथ स्थिर आवृत्ति नियंत्रण | रोटेशन मोटर शक्ति: | 0.18 किलोवाट |
| झुका हुआ कोण: | 0 ° ~ 90 ° | झुकाव मोटर शक्ति: | 0.18 किलोवाट |
| झुकने की गति: | 1 आर/मिनट | अधिकतम उत्केन्द्रता: | 150 मिमी |
| अधिकतम गुरुत्व केंद्र की दूरी: | 200 मिमी | रिमोट कंट्रोल पेंडेंट: | हाँ |
| पैर की स्विच: | हाँ | ||
| प्रमुखता देना: | 0.3 टन वेल्डिंग पोजिशनिंग मशीन,मोटर चालित वेल्डिंग पोजिशनिंग मशीन,600 मिमी वर्कटेबल व्यास वेल्डिंग पोजिशनिंग |
||

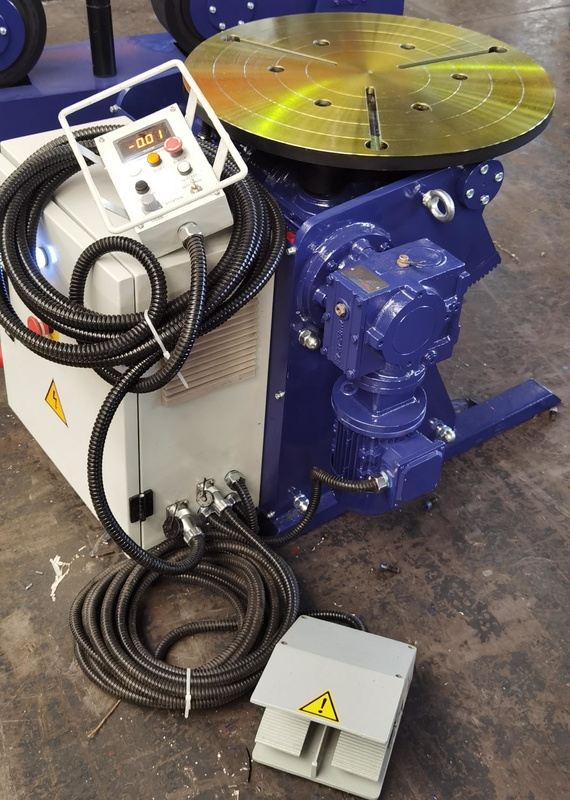

एचबीजे03 वेल्डिंग पोजिशनर एक कॉम्पैक्ट और विश्वसनीय झुकाव / घूर्णन फिटिंग है जिसे वेल्डिंग और असेंबली के दौरान छोटे और मध्यम आकार के वर्कपीस को सटीक रूप से उन्मुख करने के लिए डिज़ाइन किया गया है।यह मोटर चालित घूर्णन और अनुकूलित स्थिति कोण प्राप्त करने के लिए झुकाव को जोड़ती है, वेल्ड की गुणवत्ता और परिचालन दक्षता में सुधार।
काम की मेज को एक कृमि गियर रिड्यूसर के माध्यम से एक एसी मोटर द्वारा घुमाया जाता है। रिड्यूसर का आउटपुट पिनियन एक घुमावदार असर से जुड़ता है, जो काम की मेज से कठोर रूप से जुड़ा होता है,सुचारू और सटीक घूर्णन सुनिश्चित करना.
झुकाव एक मोटर चालित दो-चरण कीड़ा reducer द्वारा संचालित किया जाता है, जो एक क्षेत्र गियर में टोक़ स्थानांतरित करता है। एक घुमावदार पिनियन के साथ एक लंबी शाफ्ट सिंक्रनाइज़ झुकाव गति सुनिश्चित करती है।डिजाइन में टॉर्क पल्स को अवशोषित करने के लिए लचीला ड्राइव युग्मन शामिल है, ओवरलोड के दौरान मोटर और गियरबॉक्स को चोट लगने से नुकसान कम हो जाता है।
घूर्णन की गति एक stepless AC इन्वर्टर प्रणाली के माध्यम से नियंत्रित की जाती है। पैर स्विच घूर्णन दिशा के सुविधाजनक हाथ मुक्त नियंत्रण की अनुमति देता है।प्रणाली एक दूरस्थ लटकन और विद्युत नियंत्रण बॉक्स के माध्यम से नियंत्रित किया जाता है, उच्च सटीकता, कम शोर, और उत्कृष्ट विरोधी हस्तक्षेप प्रदर्शन के लिए सीमेंस घटकों और यास्कावा इन्वर्टर से लैस है।
| नहीं. | पद | विनिर्देश |
|---|---|---|
| 1 | मॉडल | HBJ03 (मोटराइज्ड टिल्टिंग) |
| 2 | मात्रा | 1 सेट |
| 3 | नामित भार क्षमता | 0.3 टन |
| 4 | कार्य तालिका व्यास | φ600 मिमी |
| 5 | झुकाव केंद्र ऊंचाई | 580 मिमी |
| 6 | घूर्णन गति | 0.1 ~ 1 आर/मिनट |
| 7 | घूर्णन गति नियंत्रण | एसी इन्वर्टर के साथ स्टेपलेस फ्रीक्वेंसी कंट्रोल |
| 8 | घूर्णन मोटर शक्ति | 0.18 किलोवाट |
| 9 | झुकाव कोण | 0° ~ 90° |
| 10 | झुकाव मोटर शक्ति | 0.18 किलोवाट |
| 11 | झुकाव गति | 1 r/min |
| 12 | अधिकतम अभिसरण | 150 मिमी |
| 13 | अधिकतम गुरुत्वाकर्षण केंद्र दूरी | 200 मिमी |
| 14 | रिमोट कंट्रोल पेंडेंट | हाँ |
| 15 | पैर स्विच | हाँ |
कार्यशाला या उत्पादन लाइन के उपयोग के लिए कॉम्पैक्ट और पोर्टेबल
उच्च कठोरता वाले यांत्रिक घटकों के माध्यम से सटीक घूर्णन और झुकाव
शांत, चिकनी रोटेशन नियंत्रण के लिए यास्कावा इन्वर्टर
विश्वसनीयता और दीर्घायु के लिए सीमेंस विद्युत घटक
दोनों दूरस्थ लटकन और पैर पेडल नियंत्रण से लैस
छोटे वेल्डिंग अनुप्रयोगों के लिए उत्कृष्ट भार संतुलन और स्थिरता
