उत्पाद विवरण:
|
भार क्षमता: | 300 किलो | वर्कटेबल व्यास: | 600 मिमी |
---|---|---|---|
घूमने की रफ़्तार: | 0.1-1.0rpm | झुकाव गति: | 1.0rpm |
झुकाव कोण: | 0-90° | पावर इनपुट: | उपयोगकर्ताओं की साइट के अनुसार |
नियंत्रण विधा: | रिमोट पैनल + फुट स्विच | पेंटिंग का रंग: | नीला, आरएएल 5012 |
हाई लाइट: | पाइप वेल्डिंग पोजिशनर,300 किग्रा पाइप वेल्डिंग मैनिपुलेटर,पाइप वेल्डिंग मैनिपुलेटर पोजीशन |

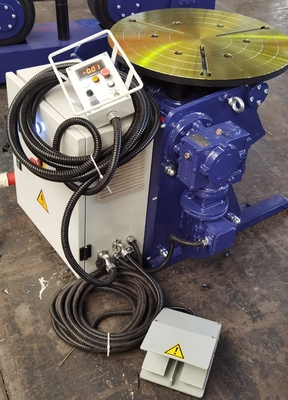

HBJ03 टाइप वेल्डिंग पोजीशनर मुख्य रूप से काम करने योग्य रोटेशन और टिल्टिंग यूनिट से बना होता है।काम करने योग्य टाइटिंग और रोटेशन के माध्यम से, वर्कटेबल पर तय किए गए वर्क-पीस को वेल्डिंग और असेंबली के लिए आदर्श स्थिति में रखा जा सकता है।टर्निंग डिवाइस का उपयोग मुख्य रूप से वर्म रिड्यूसर को चलाने के लिए एसी मोटर द्वारा किए गए वर्कपीस के रोटरी मूवमेंट को चलाने के लिए किया जाता है।वर्म गियर रिड्यूसर का आउटपुट पिनियन मेश है जिसमें घुमाने के लिए स्लीविंग बियरिंग है।काम करने योग्य रोटेशन के साथ लाने के लिए काम करने योग्य के साथ जुड़े स्लीविंग असर।काम करने योग्य रोटेशन की गति इन्वर्टर द्वारा नियंत्रित होती है, जो संतोषजनक वेल्डिंग गति प्राप्त करती है।यह काम करने योग्य की रोटेशन दिशा को नियंत्रित करने के लिए वैकल्पिक रूप से फुटस्विच से लैस है।पोजीशनर का झुकाव ट्विन-स्टेज वर्म रिड्यूसर को चलाने के लिए एक मोटर का उपयोग करता है जिसका आउटपुट पिनियन सेक्टर गियर के साथ प्राप्त करने के लिए मेशिंग करता है।सेक्टर गियर को चलाने वाला पिनियन लंबे शाफ्ट पर लगा होता है।फ्लेक्सिबल ड्राइव मोटर और रेड्यूसर इंजरी को इंपैक्ट लोड से बचाने के लिए मोमेंट फिब्रिलेशन या ओवर-लोड का विरोध कर सकता है।विद्युत नियंत्रण प्रणाली में विद्युत नियंत्रण बॉक्स और रिमोट कंट्रोल पेंडेंट शामिल हैं।मुख्य रूप से विद्युत अंग सीमेंस से हैं जो विश्वसनीय प्रदर्शन कर रहे हैं।इन्वर्टर यास्कावा प्रणाली का उपयोग करता है, जिसमें कम शोर, उच्च परिशुद्धता डिजिटल प्रदर्शन, उच्च एंटी-जैमिंग क्षमता की समग्र स्थिरता है। मुख्य तकनीकी पैरामीटर:
नमूना | एचबीजे03 |
मात्रा | 1 सेट |
रेटिंग क्षमता, किग्रा | 300 |
काम करने योग्य व्यास, मिमी | 600 |
झुकाव केंद्र ऊंचाई | 580 |
रोटेशन स्पीड, आर/मिनट | 0.1 ~ 1 |
रोटेशन गति नियंत्रण | एसी इन्वर्टर के साथ स्थिर चर आवृत्ति नियंत्रण |
रोटेशन मोटर पावर, kw | 0.18 |
झुकाव कोण, ° | 0~90 |
झुकाना मोटर शक्ति, kw | 0.18 |
झुकाव गति, आर / मिनट | 1 |
अधिकतम सनकीपन, मिमी | 150 |
मैक्स ग्रेविटी सेंटर, मिमी | 200 |
रिमोट कंट्रोल पेंडेंट | हां |
पैर की स्विच | हां |
लकड़ी के मामले के साथ समुद्री परिवहन के लिए पैकिंग
