उत्पाद विवरण:
|
| Max. मैक्स। load भार: | 10,000 किलोग्राम | गुरुत्वाकर्षण की दूरी: | 600 मिमी |
|---|---|---|---|
| झुका हुआ कोण: | 0º±90º | वर्कटेबल दीया: | 2500 मिमी |
| सनकीपन दूरी: | 200 मिमी | घूमने की रफ़्तार: | 0.05-0.5 आरपीएम |
| गति नियमन: | एसी इन्वर्टर | नियंत्रण: | वायरलेस रिमोट |
| रंग: | नीला RAL5012 उपयोगकर्ता के अनुसार | पावर इनपुट: | उपयोगकर्ता के अनुसार |
| प्रमुखता देना: | पूंछ असिंक्रोनस लिफ्टिंग पोजिशनिंग,हेड टेल असिंक्रोनस लिफ्टिंग पोजिशनिंग,हेड असिंक्रोनस लिफ्टिंग पोजिशनिंग |
||

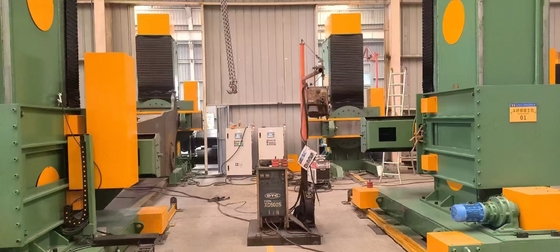

STWB100 हेड एंड टेल असिंक्रोनस लिफ्टिंग पोजिशनिंग एक विशेष उपकरण है जिसे उनकी स्थिति और कोण को समायोजित करके बड़े वर्कपीस की वेल्डिंग और असेंबली को सुविधाजनक बनाने के लिए डिज़ाइन किया गया है,इस प्रकार परिचालन सुविधा और वेल्डिंग गुणवत्ता में वृद्धि.
प्रमुख विशेषताएं:

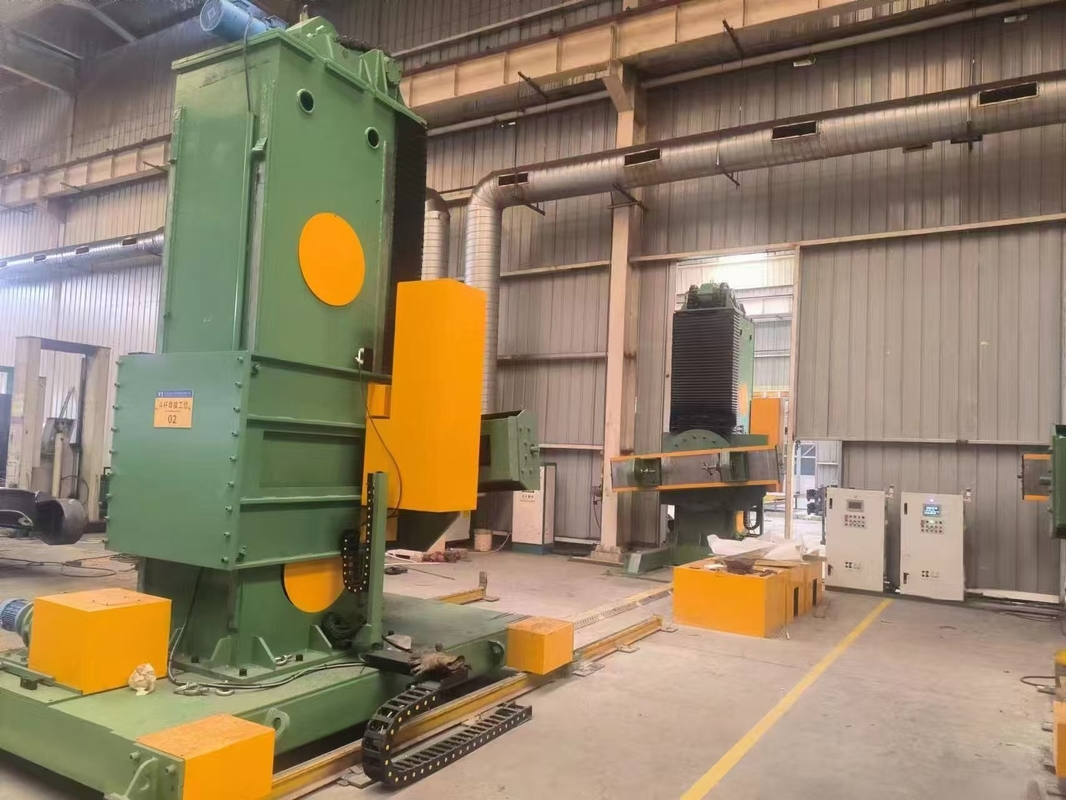

संरचनात्मक संरचनाः पोजीशनर में मुख्य रूप से एक सक्रिय स्तंभ, एक निष्क्रिय स्तंभ, एक यात्रा गाड़ी, एक झुकाव तंत्र, एक उठाने तंत्र, एक प्रवाहकीय उपकरण और एक नियंत्रण प्रणाली होती है।
स्तंभ डिजाइनः स्तंभों में प्रोफाइल स्टील और उच्च गुणवत्ता वाले कार्बन स्टील प्लेटों से वेल्डिंग के माध्यम से निर्मित एक खोखले बॉक्स संरचना है। वेल्ड सीम विश्वसनीय हैं और राष्ट्रीय मानकों का अनुपालन करते हैं।स्तंभ एक आयताकार बीम और गाइड रेल विन्यास को अपनाते हैं45# स्टील के गाइड रेल के साथ, उत्कृष्ट कठोरता और ताकत सुनिश्चित करने के लिए वेल्डिंग के बाद, तनाव-रिलीफ एनीलिंग और सटीक मशीनिंग की जाती है,लंबे समय तक उपयोग के दौरान विरूपण मुक्त प्रदर्शन को बनाए रखना.
निष्क्रिय स्तंभ यात्रा गाड़ी: निष्क्रिय स्तंभ एक यात्रा कार पर लगाया जाता है जिसमें एक आधार, यात्रा पहियों, ड्राइव शाफ्ट, ड्राइव शाफ्ट, ट्रांसमिशन घटकों और रेल क्लैंप शामिल होते हैं।आधार प्रोफाइल और प्लेटों से वेल्डेड एक आयताकार फ्रेम संरचना है, एक स्थिर गुरुत्वाकर्षण केंद्र और तर्कसंगत डिजाइन सुनिश्चित करता है। यात्रा पहियों, ड्राइव शाफ्ट, और संचालित शाफ्ट जैसे घटक उच्च गुणवत्ता वाले कार्बन स्टील से सटीक मशीनिंग हैं।
झुकाव तंत्र: इस तंत्र में एक ड्राइव यूनिट और जुड़नार शामिल हैं। ड्राइव यूनिट एक एसी ब्रेक मोटर का उपयोग करता है जो कीड़ा गियर रिड्यूसर के साथ जुड़ा हुआ है। कीड़ा गियर रिड्यूसर का आउटपुट पिनियन एक स्लिंग असर के साथ जाली करता है।,कार्य तालिका के घूर्णन को सुविधाजनक बनाना। एसी ब्रेक मोटर और वर्म गियर की संयुक्त स्व-लॉकिंग सुविधाएं कार्य तालिका को किसी भी स्थिति में सुरक्षित रूप से लॉक करने की गारंटी देती हैं।
घुमावदार असरः एक पंक्ति के गोलाकार स्विंग असर का उपयोग किया जाता है, जो एक तर्कसंगत संरचना, अच्छी कठोरता, हल्के वजन और विस्तारित सेवा जीवन प्रदान करता है।यह स्नेहक रिसाव और बाहरी धूल के प्रवेश को रोकने के लिए एक गर्मी प्रतिरोधी रबर सील से लैस है, जो इसे कठोर वेल्डिंग वातावरण के लिए उपयुक्त बनाता है।
लिफ्टिंग तंत्र: एक मोटर-रिड्यूसर, रड्रिकट्स, चेन, गाइडिंग डिवाइस और काउंटरवेट से मिलकर, यह तंत्र मोटर-रिड्यूसर द्वारा रड्रिकट्स और चेन को चलाने से संचालित होता है,स्लाइडिंग प्लेट को गाइड रेल के साथ लंबवत रूप से ले जाने के लिएएसी ब्रेक मोटर और वर्म गियर की दोहरी स्व-लॉकिंग सुविधाएं सुनिश्चित करती हैं कि स्लाइडिंग प्लेट को किसी भी स्थिति में सुरक्षित रूप से लॉक किया जा सके।
मार्गदर्शन यंत्र: स्तंभ और स्लाइडिंग प्लेट को जोड़ने के लिए, मार्गदर्शन उपकरण में उच्च भार वहन क्षमता है। स्लाइडिंग प्लेट पर चार सेट गाइडिंग व्हील असेंबली स्थापित हैं,प्रत्येक में तीन रोलर्स होते हैं जिनमे एक्सेन्ट्रिक समायोजन तंत्र होता हैयह डिजाइन मार्गदर्शन उपकरण और स्तंभ के बीच रिक्ति को आसानी से समायोजित करने की अनुमति देता है, और सुरक्षात्मक कवर प्रदान किए जाते हैं।
वितरण का दायरा:
मुख्य इकाई: सक्रिय स्तंभ, निष्क्रिय स्तंभ, यात्रा गाड़ी, झुकाव तंत्र और उठाने की तंत्र सहित।
विद्युत नियंत्रण प्रणाली: पोजीशनर के विभिन्न कार्यों का प्रबंधन करता है, उचित संचालन सुनिश्चित करता है।
नियंत्रण कक्षः ऑपरेटरों को उपकरण को नियंत्रित करने और समायोजित करने की अनुमति देता है।
रिमोट पेंडेंट: दूरस्थ संचालन क्षमताएं प्रदान करता है, सुविधा और सुरक्षा में वृद्धि करता है।
अपने उन्नत डिजाइन और उच्च गुणवत्ता वाले निर्माण के माध्यम से, STWB100 हेड एंड टेल एसिंक्रोनस लिफ्टिंग पोजिशनर बड़े वर्कपीस को वेल्डिंग और इकट्ठा करने में दक्षता और विश्वसनीयता सुनिश्चित करता है।
