उत्पाद विवरण:
|
| भार क्षमता: | 4000 किग्रा | वर्कटेबल व्यास: | Ø1000 मिमी |
|---|---|---|---|
| घूमने की रफ़्तार: | 0.05 - 1.0 आरपीएम | वर्तन कोण: | 360 डिग्री |
| गति नियंत्रण: | वीएफडी (चर आवृत्ति ड्राइव) | रोटेशन मोटर शक्ति: | 1.1 किलोवाट |
| पोत व्यास रेंज (रोलर समर्थन): | 150-720 मिमी (जिग्स के साथ 1150 मिमी तक) | 3-जबड़ा चक की क्लैम्पिंग रेंज: | 100-500 मिमी |
| प्रमुखता देना: | दोहरे समर्थन रोलर्स पाइप वेल्डिंग पोजिशनिंग,3-जांघ चक पाइप वेल्डिंग पोजिशनिंग,वीएफडी पाइप वेल्डिंग पोजिशनिंग |
||

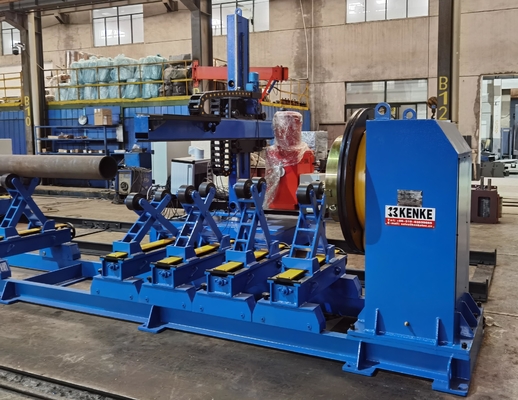

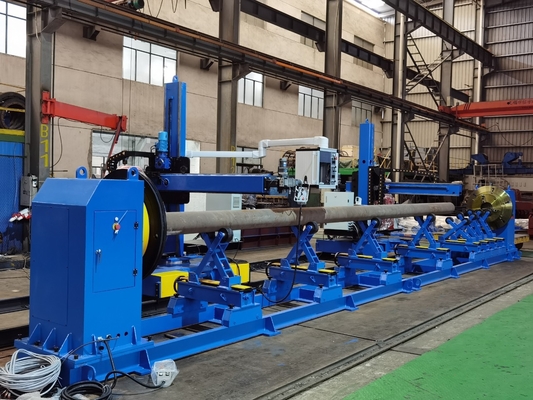

TWB40 एक उच्च प्रदर्शन पाइप वेल्डिंग पोजिशनिंग मशीन है जिसे परिधि सीम (परिधि) वेल्डिंग संचालन के लिए सटीक घुमाव और बेलनाकार घटकों को क्लैंप करने के लिए डिज़ाइन किया गया है।यह एक शक्तिशाली हेडस्टॉक एकीकृत करता है, समायोज्य दोहरी समर्थन रोलर्स, और लचीला और सुरक्षित पाइप हैंडलिंग के लिए 3-जांघ स्व-केंद्रित चक।यह positioner विशेष रूप से दबाव जहाजों पर उच्च amperage TIG/MIG/MAG वेल्डिंग अनुप्रयोगों के लिए अच्छी तरह से उपयुक्त है, पाइपलाइनों, और लंबे ट्यूबलर घटकों.
घुमावदार ड्राइव के साथ हेडस्टॉक:
मुख्य घुमावदार ड्राइव एक एसी मोटर + कीड़ा reducer से बना है। कठोर सी 45 गियर आउटपुट बेस फ्रेम पर घुमावदार असर संलग्न करता है,उच्च संचरण दक्षता और स्थिर रोटेशन सुनिश्चित करना.
दोहरी समर्थन रोलर प्रणालीः
इसमें दो समायोज्य समर्थन रोल शामिल हैं, जिनमें मैन्युअल रूप से ऊंचा किए गए बीमों पर स्टील के पहिया हैं।रोलर की दूरी और ऊंचाई को 720 मिमी तक के पोत व्यास (या नोजल एडेप्टर के साथ 1150 मिमी) के अनुरूप समायोजित किया जा सकता हैएक मैनुअल लीड स्क्रू + बोगी सिस्टम चिकनी रैखिक रोलर पोजिशनिंग की अनुमति देता है।
भारी-कर्तव्य आधार फ्रेमः
आधार प्रोफाइल स्टील और मोटी प्लेटों से वेल्डेड है। मशीनीकृत इंटरफेस हेडस्टॉक और रोलर समर्थन के उचित संरेखण की गारंटी देते हैं।
3-जांघ स्व-केंद्रित चक:
मानक चक 100×500 मिमी व्यास सीमा के भीतर पाइप के छोरों को तेजी से क्लैंप करने की अनुमति देता है। घुमावदार मेज पर टी-बोल्ट के माध्यम से माउंट किया जाता है।
नियंत्रण प्रणाली:
चरणहीन गति समायोजन के लिए VFD (वैकल्पिक आवृत्ति ड्राइव) और सुरक्षित दूरी पर संचालन के लिए 6 मीटर के वायर्ड रिमोट कंट्रोल बॉक्स से लैस।
| नहीं. | पद | विनिर्देश |
|---|---|---|
| 1 | मॉडल | TWB40 |
| 2 | क्षमता | 4000 किलोग्राम |
| 3 | इनपुट पावर | 3PH AC 380V 50Hz |
| 4 | कार्य तालिका व्यास | Ø1000 मिमी |
| 5 | घूर्णन गति | 0.05 ️ 1.0 आरपीएम |
| 6 | घूर्णन कोण | 360° |
| 7 | गति नियंत्रण | VFD (परिवर्तनीय आवृत्ति ड्राइव) |
| 8 | घूर्णन मोटर शक्ति | 1.1 किलोवाट |
| 9 | पोत व्यास सीमा (रोलर समर्थन) | 150×720 मिमी (जिग के साथ 1150 मिमी तक) |
| 10 | 3-जांघ चक की क्लैंपिंग रेंज | 100 500 मिमी |
| 11 | वेल्डिंग वर्तमान क्षमता | 500 ए |
| 12 | रिमोट कंट्रोल केबल की लंबाई | 6 मीटर |
भारी पाइपों के लिए उच्च टोक़ घूर्णन
बहु-आकार के वर्कपीस के लिए बहुमुखी रोलर समर्थन प्रणाली
त्वरित पाइप सेटअप के लिए स्व-केंद्रित चक
पूरी तरह से परिवर्तनीय घूर्णन नियंत्रण
टीआईजी/एमआईजी/एमएजी प्रक्रियाओं के साथ संगत
मॉड्यूलर और रखरखाव योग्य डिजाइन
